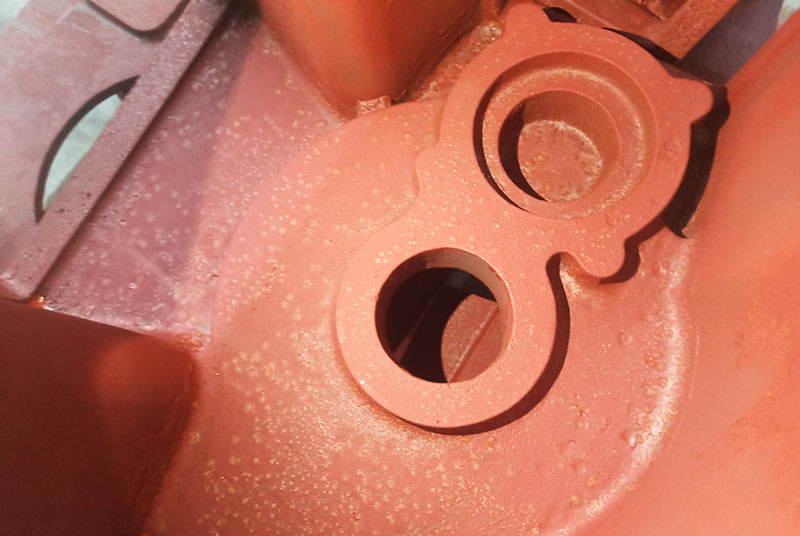

環氧富鋅底漆是以環氧樹脂、鋅粉、為主要原料，增稠劑、填料、助劑、溶劑等組成的特種涂料產品，該漆自然干燥快，附著力強，漆膜中鋅粉含量高，具有良好的陰極保護作用、防腐性能、機械性能、耐水性能等。那么，環氧富鋅底漆有那么多優良的性能為何會返銹？下面杭州亞盛涂料就為大家講解一下！
環氧富鋅底漆返銹與油漆質量有關：
像環氧富鋅底漆這個比較普遍的重防腐防銹底漆，在市場上有很多不符合國家標準的產品，客戶很容易買到假貨。
其中鋅粉含量和環氧樹脂的含量，直接影響到環氧富鋅防銹漆的防腐性。鋅粉含量不足，漆膜不能起到良好屏蔽作用，水分容易滲透到鋼材引起返銹。而環氧樹脂的含量不夠，容易造成油漆附著力下降。
所以在購買環氧富鋅底漆時，要注意辨別。一些小廠會將這些不合格油漆直接貼上了環氧富鋅底漆標簽；而一些大廠也會有低含鋅量底漆，只能稱為環氧含鋅底漆或環氧底漆。一般來說，只要買正規廠家的合格產品，簽訂質量保證購銷合同，油漆質量的問題都可以排除在外。
環氧富鋅底漆返銹與施工有關：
俗話說 “三分油漆七分施工”，說明施工因素對于油漆的最終防護效果非常重要。以下幾種情況容易造成噴涂環氧富鋅底漆的鋼結構返銹：
1、空氣濕度大于85% 的環境下噴涂環氧富鋅底漆。濕度太高時，鋼鐵表面會形成一層肉眼不可見的冷凝水汽，在此情況下施工，很容易返銹。
2、環氧富鋅防銹漆施工對表面清潔度的要求是沖砂Sa2.5，打磨的話是ST3級，未達到要求易產生返銹現象。
3、用海砂進行噴砂處理，海沙含鹽分（氯離子），造成電化學腐蝕。或者噴砂前鋼材未進行清洗除鹽分處理，所用的鋼砂經多次使用后，每次從鋼材表面帶入少量鹽分，鋼砂鹽分含量超標。
4、漆膜厚度太薄。一般來說漆膜厚度不應小于40微米，室外鋼結構防腐建議漆膜厚度60微米，重要建筑需80-120微米。
另外，環氧富鋅底漆實干之后應進行面漆的涂裝，保護底漆。但是不可配套醇酸漆，硝基漆，氯化橡膠漆等單組份面漆使用及含游離酸的油漆。如果您還有疑問，可聯系電話咨詢，杭州亞盛涂料將為您提供免費的施工指導！更多油漆知識與推薦，歡迎點擊查看http://yashengtl.com/
